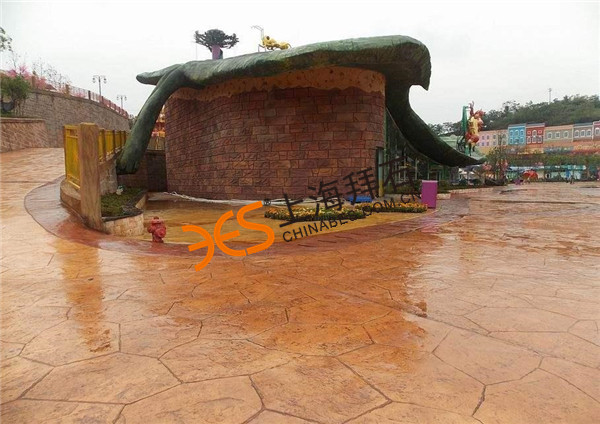

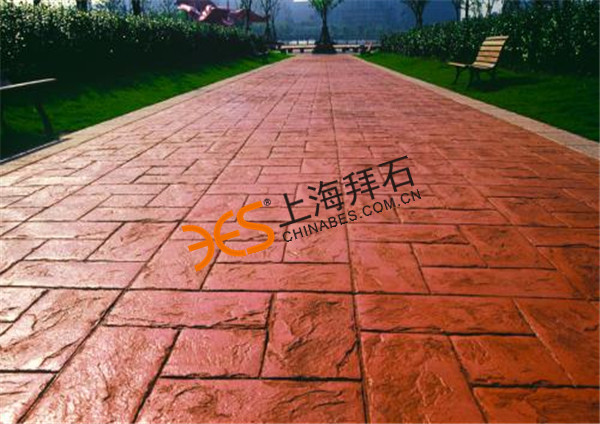

混凝土壓模地坪，顧名思義，就是在混凝土表面初凝前撒上一層上色及強化作用的干撒化學建材，再通過事先制作好的圖案模型，利用外力在混凝土表面創造出各種藝術效果。那么在混凝土壓模地坪使用過程中會出現哪些問題呢？
　　1、工程做完一年后，感覺顏色褪色了，為什么？
　　沒有(you)按照正確方法施(shi)工，施(shi)工時保護(hu)、養護(hu)做得(de)不(bu)及(ji)(ji)時或不(bu)到位。無色保護(hu)劑涂刷得(de)不(bu)夠(gou)及(ji)(ji)時，沒有(you)時間(jian)對成品進行保護(hu)，并提(ti)高成品的物理性能(neng)。

　　2、感覺成品表面顏色不均勻，為什么？
　　感覺成品表面顏色不均勻，為什么？強固劑拋撒不均勻，露出底色；壓光過程中，如果用鐵抹子反復壓抹地面，會導致表面返灰；酸洗時，脫模粉清洗不均勻；上保護劑不及時或不均勻。
　　3、成品表面為什么出現泛白？應如何避免？
　　水質問題所導致；在上保護劑之前，沒有等到地面完全干燥。
　　解決辦法：發現有泛白的地方后，用清水或摻入微量鹽酸的清水清洗泛白的地方，等徹底干燥后觀察是否還有泛白的現象，如果還有，則重復上述操作，直沒有泛白現象才能上保護劑。
　　4、施工中，感覺保護劑不夠用，面層不夠光亮，為什么？
　　由于前面施工沒有達到施工工藝要求，造成成品的表面不夠光潔、密實，露沙且孔隙太多，保護劑大量滲入成品內部，因此造成保護劑不夠覆蓋成品表面。
　　5、施工過程中，保護劑少上一點可以嗎，會有什么后果？
　　不可以。如果保護劑不能充分覆蓋成品表面，成品的物理性能就無法得到提高，且在防紫外線、防污染、防水等各方面都達不到需求，會嚴重縮短成品壽命。
　　6、施工完畢后，每年上一次保護劑會對成品有好處嗎？
　　會有好處，無需每年都上，只要保證成品表面有保護劑在覆蓋即可，而且每上一次保護劑都像地面打蠟一樣會對成品起到翻新的作用。
　　7、施工完畢后，感覺表面不夠光滑，露沙、顯臟的原因是什么？
　　工過程中，沒有掌握好壓模的時機（過早）；基底混凝土處理時抄平不夠，導致局部積水；脫模粉撒得不均勻；提起模具時，把水沾起來了，水又將沙子帶出來，留在了成品表面（拉漿）凝固后造成了上述現象。
　　8、工程完工一段時間后，成品表面出現局部脫落，起粉，起皮，是什么原因造成的，怎么？
　　施工過程中，面層與基底結合不好，造成上述問題，具體如下：壓模前表面水分已干，為了壓模在表面灑水；撒強固劑前，泌水太多，在表面撒干灰進行吸水；強固劑在混凝土表面沒有經過浸濕、搓揉等，使表面與基底凝固時，物理分布不均勻。上述現象無法修補，只能刨掉重做。
　　9、表層“酥了”是什么原因？
　　施工當中或者混凝土養護階段，溫度低于0攝氏度時，如不采取保護措施，地面會出現凍融；壓模時機掌握不當，在表面還有泌水得時候就開始壓模，導致出現拉漿，終地面就會出現露沙或“酥”的現象。
　　10、混凝土一定要達到C30標準嗎，低一點行不行？
　　不行。因為C30以下的混凝土達不到我們要求的強度，會影響成品的使用壽命，并且C30以下混凝土中水泥含量不夠高，提漿不充分會嚴重影響面層的美觀效果。
　　11、一段時間后，成品表面出現小裂紋及龜裂，是什么原因，能修嗎？
　　振搗不充分，大石子浮在表面，或混凝土內氣泡沒有完全排出，都可能在成品表面拱開小裂紋；壓模時機已過，表面過干，壓模時也會出現小裂紋；水養護不及時也會造成表面龜裂；上保護劑之前，小裂紋可以用脫模粉或強固劑進行。
　　12、產品經一段時間后，出現大裂縫，是什么原因，能修嗎？
　　大裂(lie)縫(feng)出現的原(yuan)因(yin)：基(ji)底混凝土沒達到C30標準；振搗不(bu)充(chong)分(fen)；養護不(bu)夠或沒有及時切割伸縮縫(feng)；大裂(lie)縫(feng)無法，只能刨掉(diao)重做(zuo)。

　　13、成品表面模具接縫明顯是如何發生的（“雙眼皮”）？
　　在擺模時，模具與模具之間銜接不夠緊密；不按規定的順序擺放模具；在夯捶模具時，模具出現滑動的情況。
　　14、成品表面出現“鼓包”是什么原因造成的？如何解決？
　　混凝土在固化過程中沒有充分引氣，而強固劑又沒能與混凝土充分結合。
　　混凝土壓模地坪解決方法：嚴格遵(zun)照施(shi)工工藝，混凝(ning)土振搗(dao)要充(chong)分；在拋(pao)撒(sa)強固劑后，一(yi)定先用木抹揉(rou)搓(cuo)，切忌直(zhi)接收光。

彩色透水混凝土廠家哪家廠家施工比較好？
